應用范圍
本裝置主要用于3-35kV電力系統中，用以配電系統無功功率的集中補償或大功率電動機的就地補償，提高功率因數，調整電網電壓，降低線路損耗，改善供電質量，提高供配電設備的使用效率，容量可從數百千乏到數萬千乏。該裝置在主接線形式、保護方式、限制涌流及抑制諧波過負荷等方面進行了綜合考慮，以保證運行安全可靠;裝置結構簡單、緊湊，便于現場安裝和維
護;可廣泛應用于冶金、礦山、石油、化工、機械、建材、市政、輕工等行業。.
性能特點
1、采用進口或國產優質三相高壓電力電容器,可靠性高、壽命長、運行溫升低;
2、功率因數可提高到0.95左右，降低無功損耗，節能效果明顯;
3、改善電網質量，提高變壓器負載率和電氣設備的功率;
4、采用高壓噴逐式熔斷器作為短路保護，確保設備安全運行;
5、裝置脫離電網后，殘留電壓在5分鐘內降至50V以下。

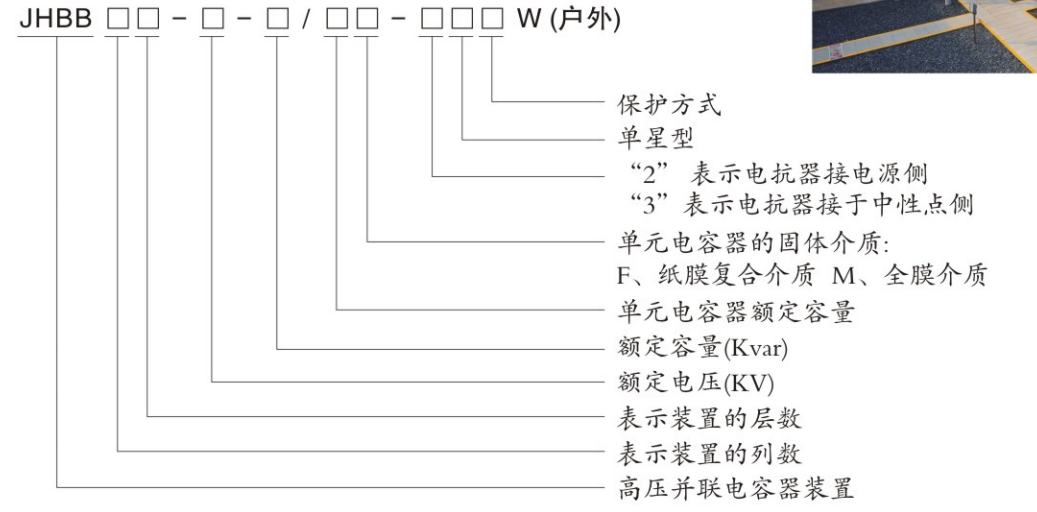

型號說明
使用環境
環境溫度:最高溫度40°C，最低溫度0°C;
相對濕度:日平均不大于95%，月平均不大于90%;
海拔高度:不超過1500m;地面傾斜度:不大于5度;
安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動。

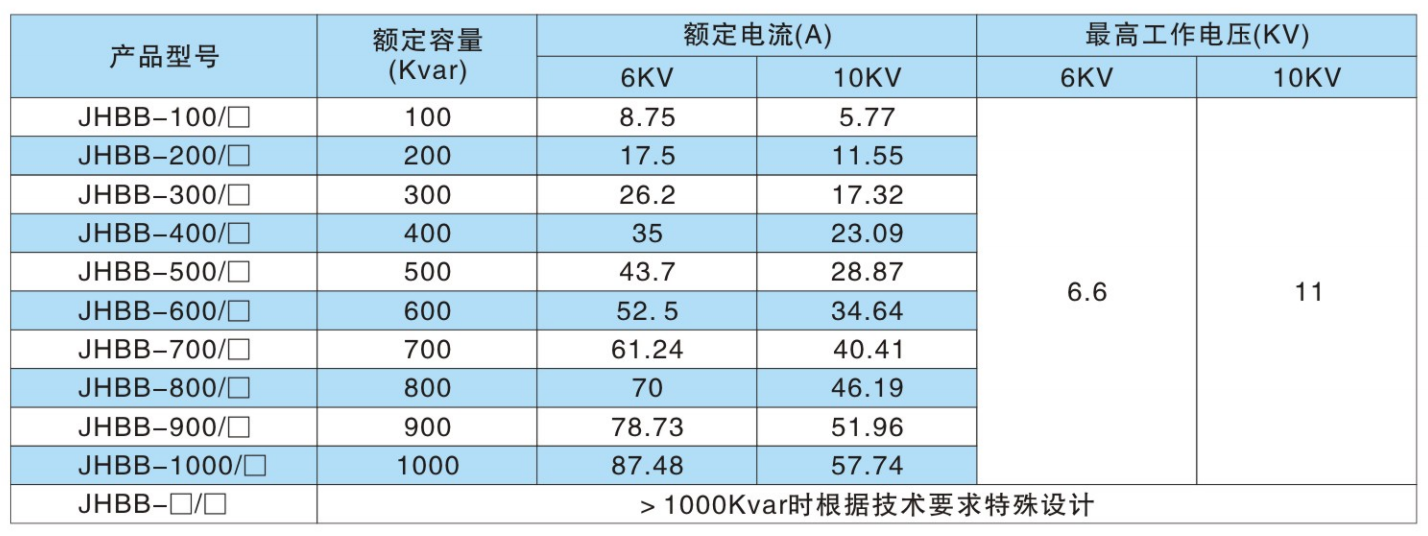

技術參數

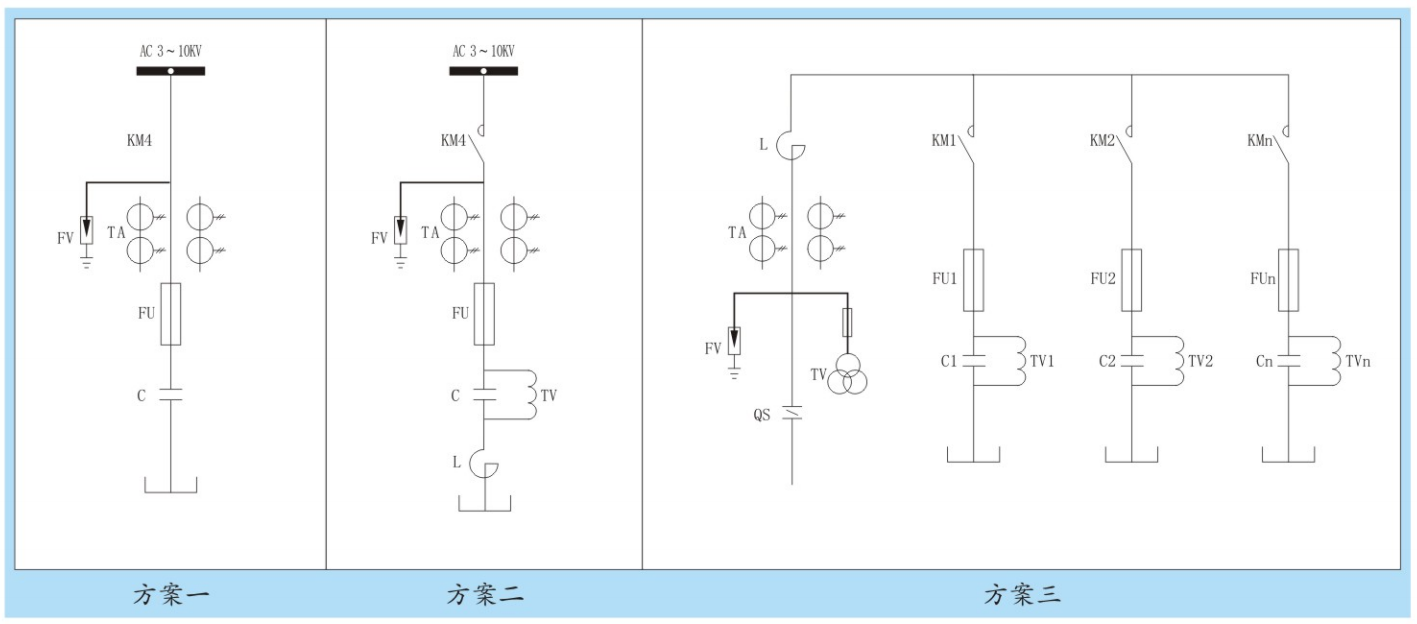

一次方案圖
