應用范圍
適用于繞線式異步電動機的無功功率就地補償，減小定子電流，降低繞組溫升，提高電動機的功率因數和效率，降低電動機和電力系統損耗。
工作原理
JHP系列靜止式進相器是由可控硅構成的交交變頻主電路，在采樣電路檢測到電機轉子電流產生的過零信號后，經過先進的微機控制技術控制主電路，將380V、50Hz交流電壓轉換成與轉子頻率相同，相位滯后轉子電流90度的補償電壓，達到提高電機功率因數，降低定子電流的目的。
性能特點
1、可使電機功率因數提高到0.95以上，無功功率減少60%以上;
2、降低電機定子電流10%~20%，節約線損、銅損20%~ 30%;
3、電機溫升顯著降低，延緩絕緣層的老化，延長電動機使用壽命;
4、設有過流、過載、超溫等保護功能，性能穩定可靠;
5、效率高、損耗小、無磨損、不怕塵埃、安裝調試及維護保養非常方便;
6、補償效果優于電容器補償，綜合性能優于自激式旋轉進相機。

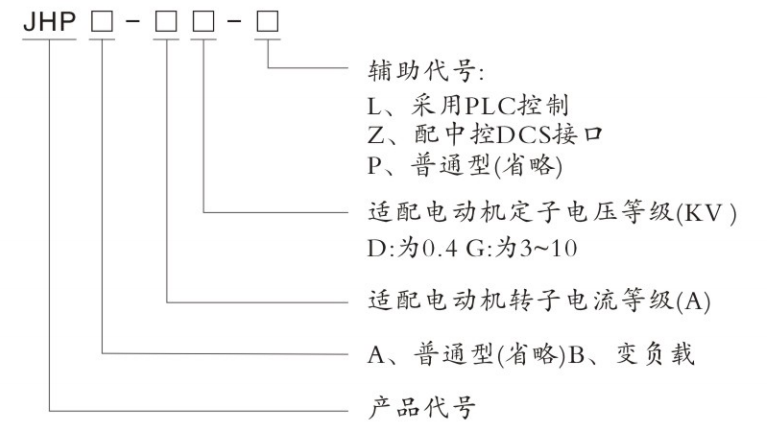

型號說明

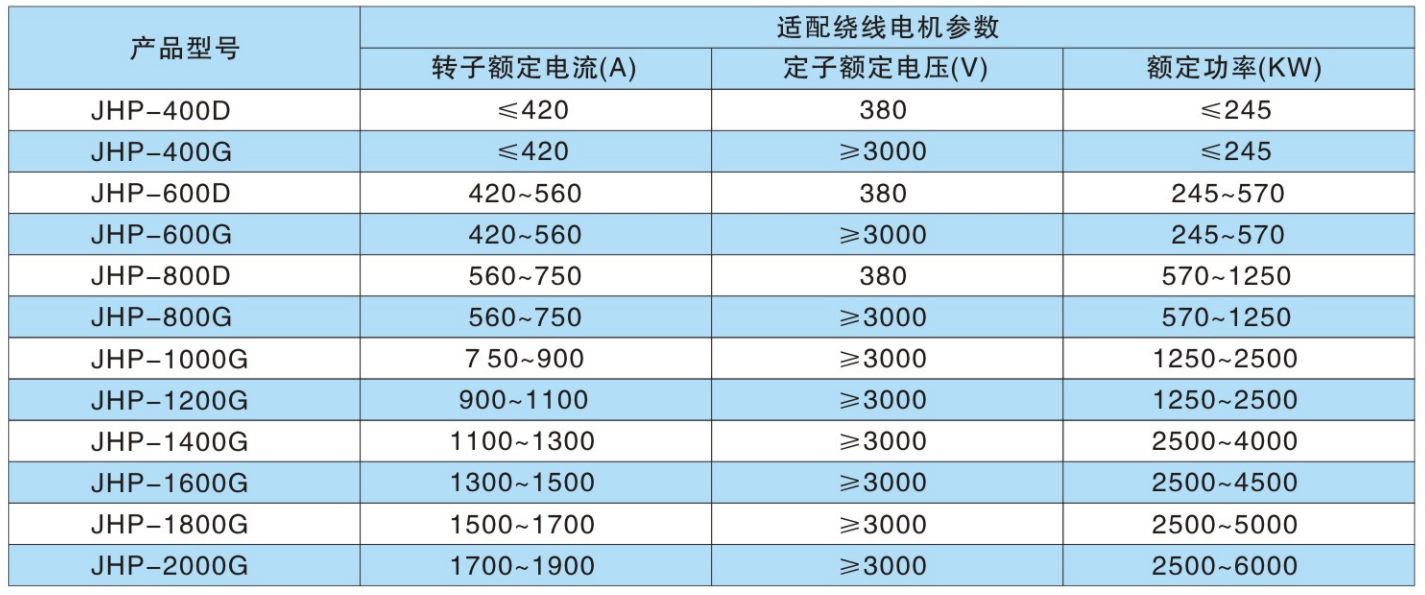

技術參數
一次方案圖
使用環境
環境溫度:最高溫度40°C，最低溫度0°C;
相對濕度:日 平均不大于95%，月平均不大于90%;
海拔高度:不超過1500m;地面傾斜度:不大于5度;
安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動。
